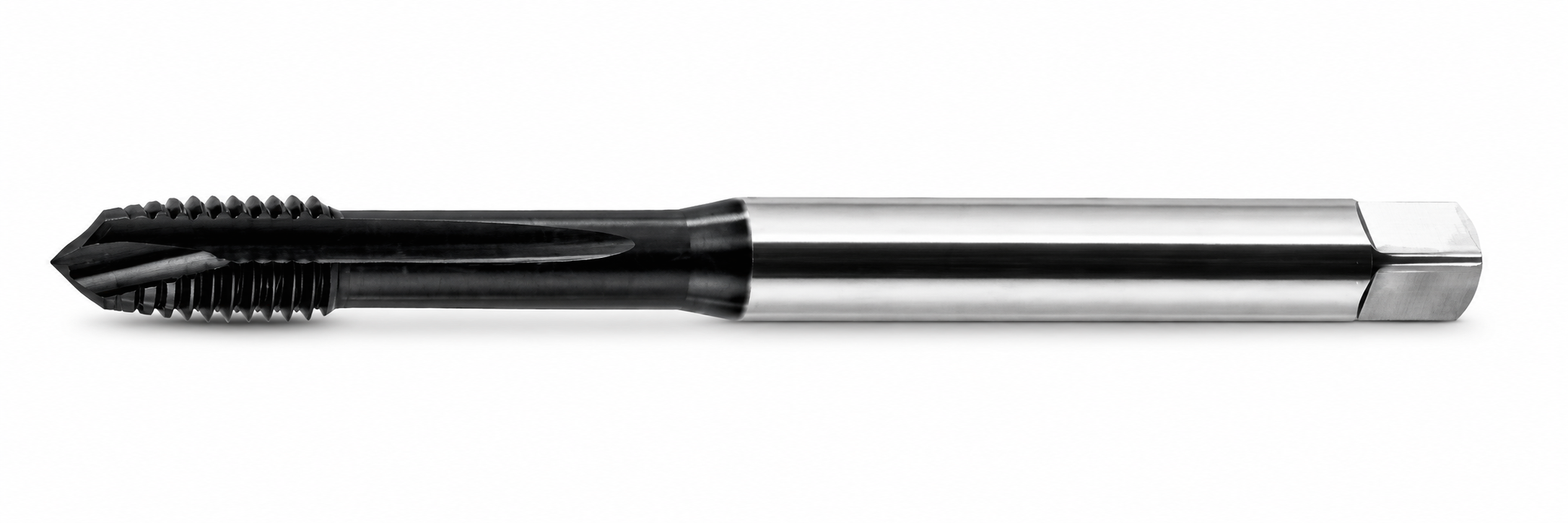

HSSE-PM výkonnostní závitník CARBE M5 6H DIN371 - TiCN

Popis produktu

Strojní závitník M5 DIN 371 se spirálovou špičkou a zesílenou stopkou je určen pro produktivní výrobu průchozích metrických závitů. Konstrukce spirálové špičky směřuje třísku před závitník, čímž podporuje bezpečný a plynulý průběh řezu v průchozím otvoru. Nástroj je vyroben z HSS-PM a opatřen povlakem TiCN pro zvýšení odolnosti proti opotřebení, snížení tření a stabilní životnost při opakovaném strojním závitování.

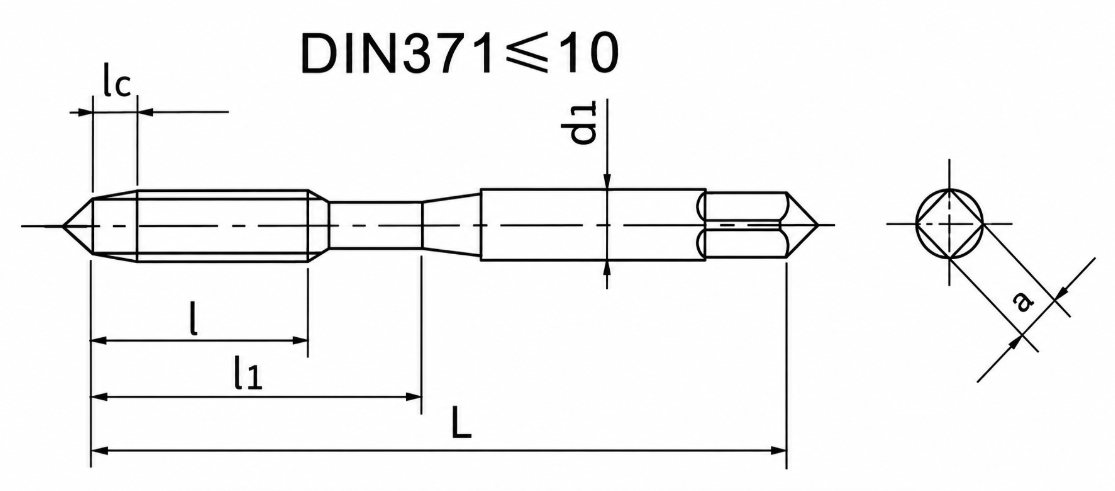

Rozměry

• Velikost závitu: M5 × 0,8 ( standartní stoupání )
• Stoupání P: 0,8 mm
• Tolerance závitu: 6H
• Celková délka L: 70 mm
• Délka závitové části l: 16 mm
• Délka l1: 25 mm
• Délka náběhu lc: 5P
• Průměr stopky d1: 6 mm
• Rozměr čtyřhranu a: 4,9 mm
• Počet drážek: 3
• Předvrtaný otvor: 4,2 mm

Závitníky CARBE HSS-PM pro průchozí otvory ( M2 - M10 )

Produktová řada je určena pro strojní výrobu průchozích metrických závitů. Spirálová špička vytlačuje třísku ve směru posuvu před nástroj, což podporuje plynulý odvod třísek při obrábění průchozích otvorů. Zesílená stopka zvyšuje tuhost nástroje a pomáhá omezit nežádoucí deformace při zatížení.

Materiál HSS-PM

HSS-PM (prášková rychlořezná ocel) kombinuje vysokou tvrdost, houževnatost a odolnost proti opotřebení. Prášková metalurgie umožňuje velmi jemnou a rovnoměrnou strukturu karbidů, takže materiál dosahuje dobré stability řezné hrany i při vyšším mechanickém a tepelném namáhání. V praxi to znamená vyšší odolnost proti vylamování břitu, spolehlivější výkon a dobrou rozměrovou stabilitu při sériové výrobě závitů.

Pro závitníky je HSS-PM vhodný zejména proto, že kombinuje potřebnou houževnatost jádra s vysokou odolností řezných hran. Oproti běžné HSS oceli je typicky vhodnější pro náročnější obrábění, vyšší řezné podmínky a aplikace, kde je požadována delší a stabilnější životnost nástroje.

Povlak TiCN

TiCN (Titanium Carbon Nitride) je tvrdý otěruvzdorný povlak s nízkým koeficientem tření. Podle údajů v katalogu dosahuje tvrdosti přibližně 3 000 HV, tepelné odolnosti přibližně do 400 °C a koeficientu tření proti oceli přibližně 0,2. Povlak omezuje adhezivní i abrazivní opotřebení, snižuje tření mezi nástrojem, třískou a obráběným materiálem a pomáhá zachovat ostrost řezné hrany po delší dobu.
