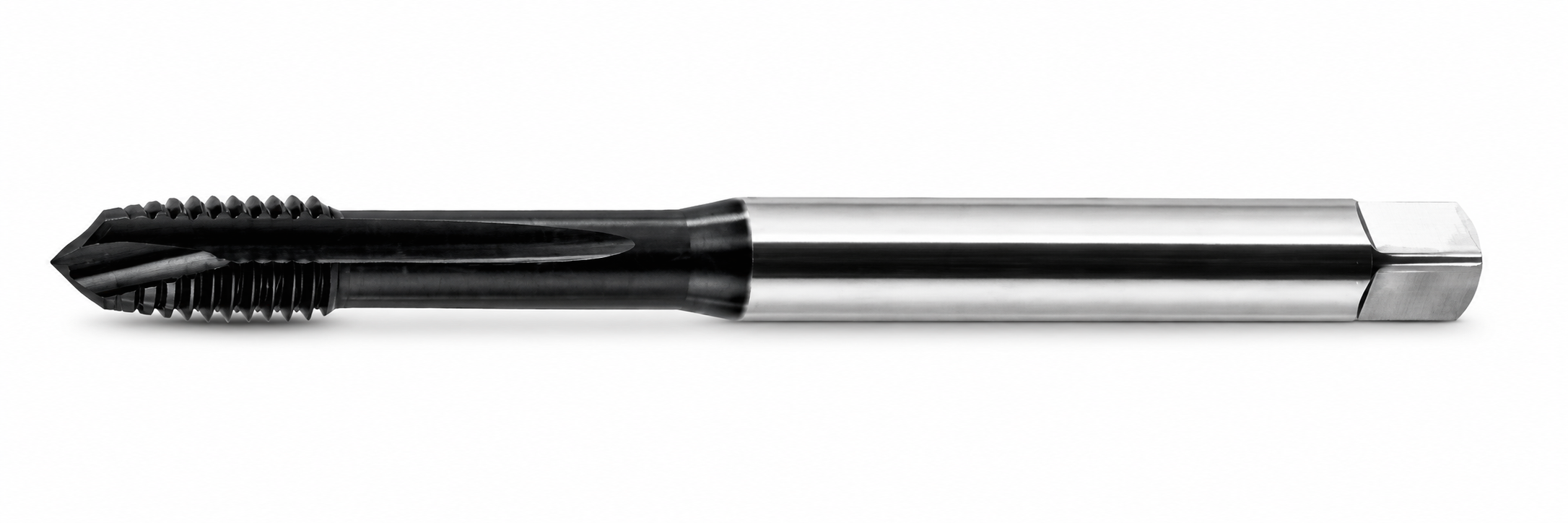

HSSE-PM výkonnostní závitník CARBE M22 6H DIN376 - TiCN

Popis produktu

Strojní závitník M22 DIN 376 se spirálovou špičkou pro produktivní výrobu průchozích metrických závitů. Provedení z HSS-PM zajišťuje vysokou houževnatost a stabilní řezný výkon, zatímco povlak TiCN zvyšuje tvrdost povrchu, odolnost proti opotřebení a snižuje tření při obrábění. Závitník je vhodný pro strojní použití tam, kde je požadována přesnost závitu, dlouhá životnost nástroje a spolehlivý odvod třísky ve směru řezu.

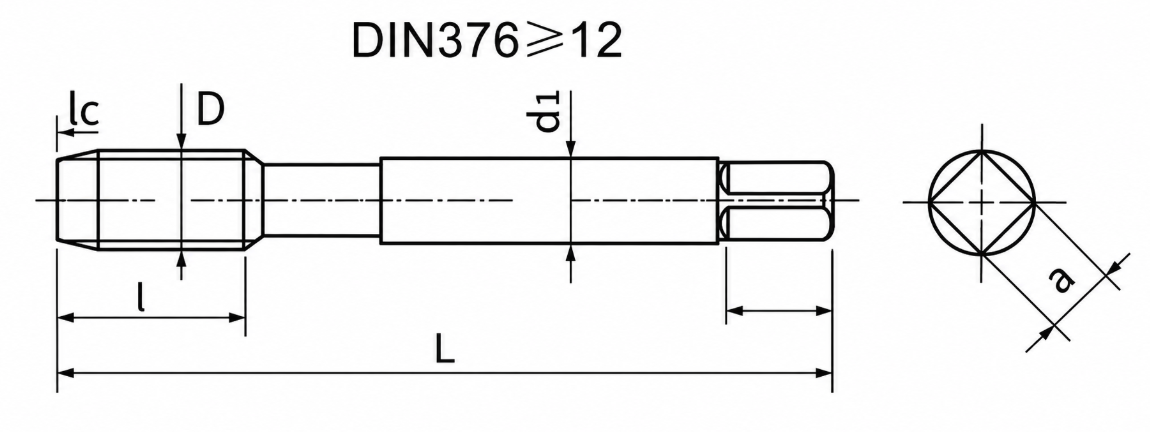

Rozměry

• Rozměr závitu: M22 × 2,5 ( standartní stoupání )
• Stoupání P: 2,5 mm
• Tolerance závitu T: 6H
• Celková délka L: 140 mm
• Délka závitu l: 38 mm
• Délka náběhu / řezné části lc: 5P
• Průměr stopky d1: 18 mm
• Čtyřhran a: 14,5 mm
• Počet drážek: 4
• Doporučený předvrtaný otvor: 19,5 mm

Závitníky CARBE HSS-PM pro průchozí otvory ( M12 - M24 )

Produktová řada je určena pro strojní výrobu průchozích metrických závitů. Spirálová špička vytlačuje třísku ve směru posuvu před nástroj, což podporuje plynulý odvod třísek při obrábění průchozích otvorů. Zesílená stopka zvyšuje tuhost nástroje a pomáhá omezit nežádoucí deformace při zatížení.

Materiál HSS-PM

HSS-PM (prášková rychlořezná ocel) kombinuje vysokou tvrdost, houževnatost a odolnost proti opotřebení. Prášková metalurgie umožňuje velmi jemnou a rovnoměrnou strukturu karbidů, takže materiál dosahuje dobré stability řezné hrany i při vyšším mechanickém a tepelném namáhání. V praxi to znamená vyšší odolnost proti vylamování břitu, spolehlivější výkon a dobrou rozměrovou stabilitu při sériové výrobě závitů.

Pro závitníky je HSS-PM vhodný zejména proto, že kombinuje potřebnou houževnatost jádra s vysokou odolností řezných hran. Oproti běžné HSS oceli je typicky vhodnější pro náročnější obrábění, vyšší řezné podmínky a aplikace, kde je požadována delší a stabilnější životnost nástroje.

Povlak TiCN

TiCN (Titanium Carbon Nitride) je tvrdý otěruvzdorný povlak s nízkým koeficientem tření. Podle údajů v katalogu dosahuje tvrdosti přibližně 3 000 HV, tepelné odolnosti přibližně do 400 °C a koeficientu tření proti oceli přibližně 0,2. Povlak omezuje adhezivní i abrazivní opotřebení, snižuje tření mezi nástrojem, třískou a obráběným materiálem a pomáhá zachovat ostrost řezné hrany po delší dobu.
