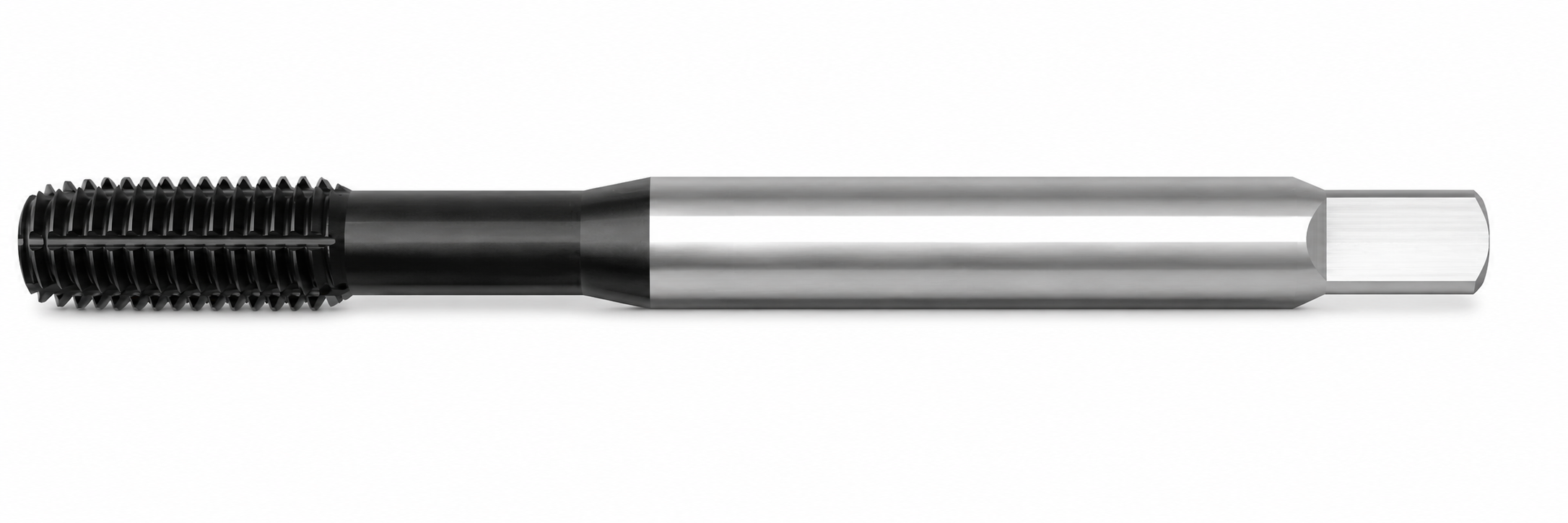

HSSE-PM výkonnostní tvářecí závitník M3, DIN 2174, ISO2, HSSE-PM, 6HX, TiCN

Popis produktu

Tvařecí strojní závitník M3 DIN 2174 je určen pro beztřískovou výrobu vnitřních metrických závitů tvářením za studena. Konstrukce bez řezných drážek umožňuje vytvářet závit plastickým přetvořením materiálu, takže při procesu nevznikají třísky. To je výhodné zejména u neprůchozích otvorů a v automatizované či sériové výrobě. Nástroj je vyroben z HSSE-PM a opatřen povlakem TiCN pro zvýšení odolnosti proti opotřebení, snížení tření a stabilní výkon při vysokém kontaktním zatížení. Závitník je vhodný především pro tvárné oceli, korozivzdorné oceli, slitiny hliníku a další materiály s dostatečnou tažností. Pro neprůchozí otvory je použit náběh 2P, pro průchozí otvory 4P.

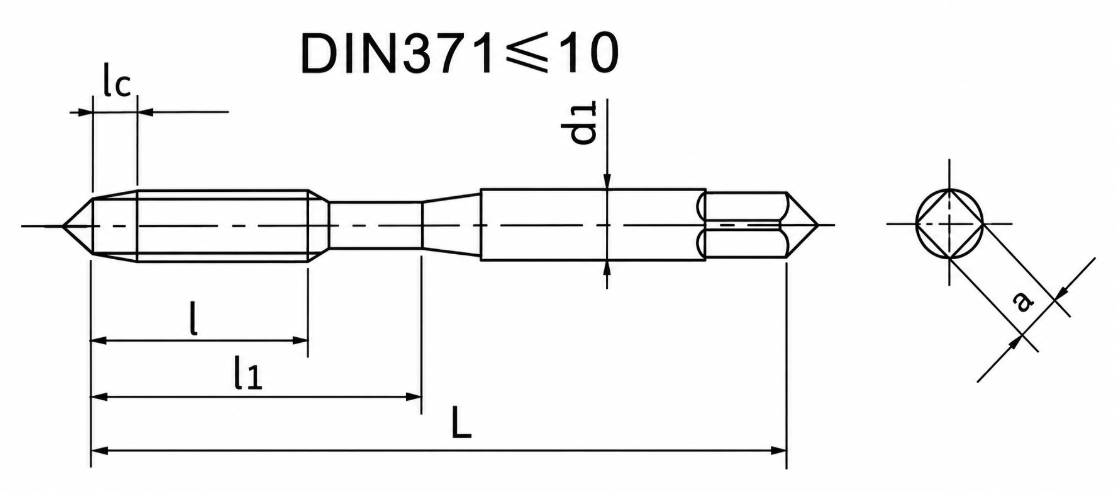

Rozměry

• Rozměr: M3x0,5 ( standartní stoupání )
• Stoupání P: 0,5 mm
• Tolerance: 6HX
• Celková délka L: 56 mm
• Délka závitové části l1: 10 mm
• Průměr stopky d1: 3,5 mm
• Rozměr čtyřhranu a: 2,7 mm
• Doporučený průměr předvrtání d0: 2,8 mm
• Směr závitu: RH - pravý

Materiál HSS-PM

HSS-PM (prášková rychlořezná ocel) kombinuje vysokou tvrdost, houževnatost a odolnost proti opotřebení. Prášková metalurgie umožňuje velmi jemnou a rovnoměrnou strukturu karbidů, takže materiál dosahuje dobré stability řezné hrany i při vyšším mechanickém a tepelném namáhání. V praxi to znamená vyšší odolnost proti vylamování břitu, spolehlivější výkon a dobrou rozměrovou stabilitu při sériové výrobě závitů.

Pro závitníky je HSS-PM vhodný zejména proto, že kombinuje potřebnou houževnatost jádra s vysokou odolností řezných hran. Oproti běžné HSS oceli je typicky vhodnější pro náročnější obrábění, vyšší řezné podmínky a aplikace, kde je požadována delší a stabilnější životnost nástroje.

Povlak TiCN

TiCN (Titanium Carbon Nitride) je tvrdý otěruvzdorný povlak s nízkým koeficientem tření. Podle údajů v katalogu dosahuje tvrdosti přibližně 3 000 HV, tepelné odolnosti přibližně do 400 °C a koeficientu tření proti oceli přibližně 0,2. Povlak omezuje adhezivní i abrazivní opotřebení, snižuje tření mezi nástrojem, třískou a obráběným materiálem a pomáhá zachovat ostrost řezné hrany po delší dobu.
