Edukativní plakát samostatný - upínání nástrojů na frézkách A2

Popis produktu

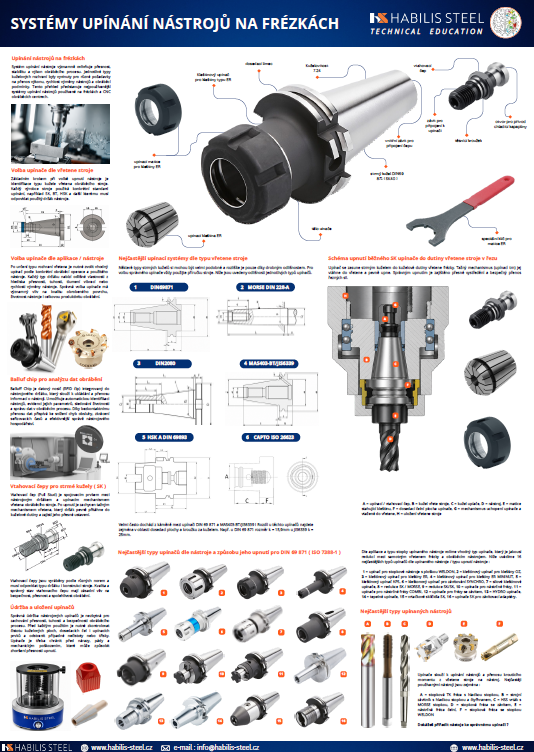

Výukový plakát Systémy upínání nástrojů na frézkách přehledně představuje nejčastější způsoby upínání nástrojů používané na frézkách a CNC obráběcích centrech. Zaměřuje se na volbu správného upínače podle typu vřetena stroje, obráběcí aplikace a provedení upínaného nástroje.

Na plakátu jsou názorně zobrazeny nejpoužívanější systémy a kuželová rozhraní, například DIN 69871 (SK), MORSE, DIN 2080, MAS 403-BT/JIS 6339, HSK a CAPTO. Součástí je také schéma upnutí běžného SK upínače do vřetena stroje, které vysvětluje jednotlivé části sestavy a princip pevného a přesného ustavení nástroje.

Plakát se dále věnuje výběru upínače podle nástroje a způsobu jeho upnutí. Nabízí přehled 16 běžných provedení, mezi která patří například upínače WELDON, kleštinové upínače ER, OZ a KPS, upínače pro nástrčné frézy, hydraulické a tepelné upínače, redukce nebo závitovací upínače. Nechybí ani informace o vtahovacích čepech, správné údržbě upínačů a využití RFID čipu Balluff pro evidenci a přenos nástrojových dat.

Hlavní přínosy plakátu:

• přehled nejčastějších systémů upínání nástrojů na frézkách,
• vysvětlení volby upínače podle vřetena stroje, aplikace a typu nástroje,
• názorné schéma upnutí SK držáku do vřetena,
• přehled nejčastějších typů nástrojových upínačů,
• ukázky nástrojů a vhodných způsobů jejich upnutí,
• informace o vtahovacích čepech pro strmé kužely,
• upozornění na rozdíly mezi podobnými typy kuželových rozhraní,
• základní zásady správné údržby a uložení upínačů,
• seznámení s využitím RFID technologie při správě nástrojových dat.

Plakát je zaměřen především na výuku a praktickou orientaci v oblasti upínání nástrojů při frézování. Vhodný je do odborných učeben, školicích center, dílen, nástrojáren i výrobních provozů, kde může sloužit jako názorná pomůcka při výběru správného upínače a pochopení základních principů upínání nástrojů.
